cpg減速機CH..AZ(B)系列
- 產品參數:
- 額定功率:200/240V
- 電 壓:null
- 頻 率:立式
- 減 速 比:1/3-1/1800
- 安裝方式:100W-1500W
產品詳細參數
cpg減速機CH..AZ(B)系列即:CH..AZ(B)臥式高速比縮框附單相(剎車)馬達減速機 ,有時也叫減速器或減速馬達,速比250--1800,安裝方式為臥式。城邦減速機縮框型號為對參數等有一要求而特殊設計,如為常規使用,也可選擇晟邦減速機非縮框機型。
cpg減速機CH..AZ(B)系列材料說明:
A:本體:城邦減速機
4號,5號,6號本體,其出力軸直徑介于 Ф32-- Ф50之間時,減速機本體皆采用鑄鐵材質FC-20.(含碳量較高的鐵,質脆,不能鍛壓,用來煉鋼或鑄造器物 )。
B:
齒輪以精密滾齒加工,齒軸加工精度等級為2—3級。
齒輪材質 為S
C:二、三段齒軸。
齒軸 經SKIVING精密滾齒加工,齒軸精度等級為1—2級。
齒軸材質 為SCM21,調質至HR21 °,再經滲碳熱處理至HRC 58 °--61 °
D:馬達齒軸,
馬達齒軸經SKIVING精密滾齒加工,齒軸加工精度等級為2—3級。
材質為SCM4,調質至HRC 21,再經滲碳熱處理至HRC 50 °--53 °.
E:軸承。
馬達部份皆采用瑞典SKF或同等級精密軸承,以確保長期運轉壽命。
F:油封。
馬達軸側以耐高溫VITOM油封為主,可確保防止潤滑油回漏馬達內部。
G:接線盒。
采用鋁合金專用IP—55鋁制接線盒,防水性及防塵性佳。
H:三相、單相馬達本體
三相馬達:采標準全密閉型專用鋁殼馬達配IP-55鋁制接線盒,具較佳防水性及防塵性,易散熱及運轉效率高。
單向馬達:采用標準半密型鐵殼馬達配鐵制接線盒,較易散熱,運轉效率高(本公司亦可提供全密型鐵殼馬達及鋁合金型單相馬達)
I:馬達后蓋:
可采用防水馬達后蓋,于軸心處加置油封,可防止灰塵及外部水氣流入馬達。

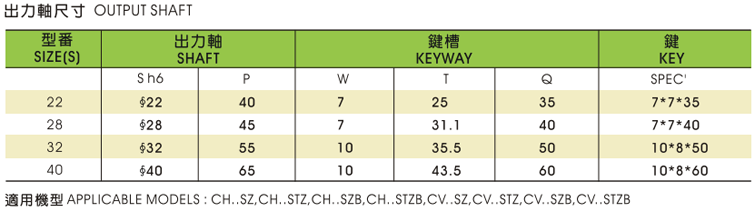

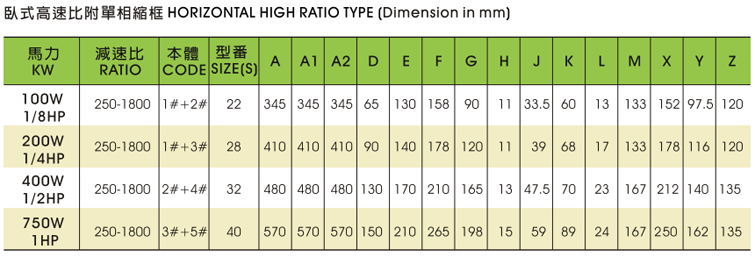

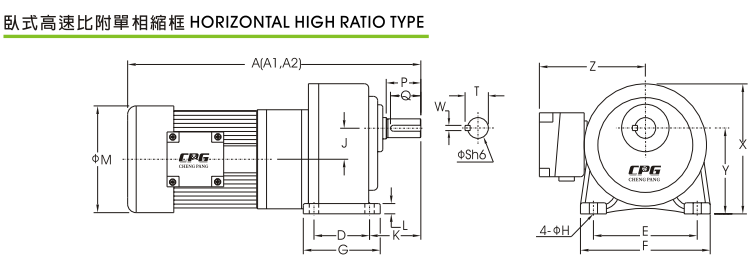

cpg減速機CH..AZ(B)系列 詳細圖紙及參數:
